Termékleírás

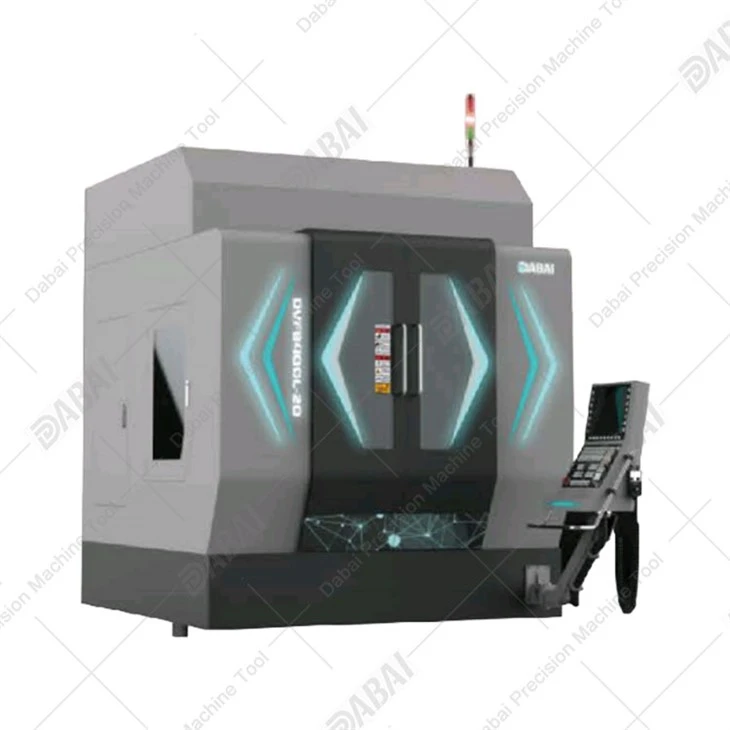

A DVFB800L 5 tengelyes, univerzális CNC megmunkálóközpontot-túlméretes munkadarabokhoz és rendkívül bonyolult műveletekhez tervezték. A fix-portál kialakítású, nagy-hézagú keresztgerendával ez a gép páratlan szerkezeti merevséget és munkaterületi hozzáférhetőséget kínál. A kialakítás előnyben részesíti a hőszabályozást, a dinamikus stabilitást és a több-felületű egyidejű vágási lehetőségeket.
A nagy sebességű-forgótengelyekkel és a precíz előtolási mechanizmusokkal a DVFB800L ideális olyan igényes iparágakban, mint a repülőgépipar, a tengerészet és az energiaipar, ahol a precízió és az alkatrészek bonyolultsága kéz a kézben jár.
Alapvető előnyei
- Univerzális 5-tengelyes vágás széles látószögű légkondicionáló forgófejekkel
- Extra{0}}nagy munkaboríték nagy asztalterhelhetőséggel
- Az intelligens hőkezelés hosszú távú{0}}méretpontosságot biztosít
- Optimalizált végeselem-elemzett (FEA) szerkezet
- Fejlett szervohajtások és teljesen zárt védőház
- Alkalmas nehezen{0}}megmunkálható-fémekhez és összetett kontúrokhoz
Az 5 tengelyes CNC univerzális DVFB800L megmunkálóközpontot úgy tervezték, hogy nagy, összetett alkatrészeket precízen és ismételhetően kezeljen.
Műszaki paraméterek
|
Modell |
DVFB800L |
||
|
Feldolgozási tartomány |
X-tengely mozgása |
mm |
800 |
|
Y-tengely mozgása (beleértve a szerszámcsere útját) |
mm |
1250 |
|
|
Z-tengely mozgása |
mm |
600 |
|
|
Távolság az orsó orrától az asztalig |
mm |
100-700 |
|
|
Bölcső lemezjátszó |
Asztal átmérője |
mm |
Közepes 800 |
|
C-tengely lengési átmérője |
mm |
||
|
Maximális terhelés |
KG |
1400 |
|
|
A-tengely mozgása |
· |
±130 fok |
|
|
C-tengely mozgása |
· |
360 fokos |
|
|
AC-tengely pozicionálási pontosság |
" |
±5" |
|
|
AC-tengely ismételhetősége |
" |
±3" |
|
|
A billenőtengely névleges nyomatéka/maximális nyomatéka |
Nm |
3800/5500 |
|
|
A forgótengely névleges nyomatéka/maximális nyomatéka |
Nm |
1500/2800 |
|
|
Dönthető tengely/Forgó tengely sebessége |
pm |
30/80 |
|
|
Orsó |
Meghajtó típusa |
Beépített- |
|
|
Orsó kúpos |
HSK-A100 |
||
|
Orsó fordulatszám |
pm |
10,000 |
|
|
Teljesítmény (névleges) |
KW |
26/31.2 |
|
|
Nyomaték (S1/S6) |
Nm |
191/229 |
|
|
Sebesség |
Gyorsadagolás X/Y/Z |
m/perc |
36/36/36 |
|
Vágási előtolás X/Y/Z |
mm/perc |
0-20000 |
|
|
Szerszámmagazin |
Típus/kapacitás |
Lánc/32T |
|
|
Maximális szerszámméret |
mm |
Közepes 100/200/Közepes 350 |
|
|
A szerszám maximális súlya |
KG |
15 |
|
|
Szerszámcsere idő (T-T) |
S |
6 |
|
|
Pontosság |
XN/Z pozicionálási pontosság |
mm |
0.006 |
|
XN/Z ismételhetőség |
mm |
0.004 |
|
|
Más |
Teljesítményigény |
KVA |
50 |
|
Légnyomás |
Mpa |
0.65 |
|
|
A gép súlya |
T |
16 |
|
Szabványos konfiguráció
1. CNC rendszer: SINUMERIKONE
2. Beépített -elektromos orsóegység
3. 40T láncszerszámváltó
4. Kettős DD motor az A-tengelyen, DD motor a C-tengelyen
5. Lineáris skála három tengelyen, körrács az AC tengelyen
6. Szerszámbeállító, online kereső
7. Víz- és levegőhűtés a munkadarabokhoz
8. Forgácseltávolító berendezés öblítés után
9. Három-színű fény, munkalámpa
10. Víz- és légfegyverek
11. Teljesen zárt külső védelem
*A paraméterek részletes beállításához lásd a Műszaki Megállapodást
Alkalmazások
A DVFB800L 5 tengelyes CNC univerzális megmunkálóközpont ideális nagy-térfogatú és nagy-értékű alkatrészekhez, ahol elengedhetetlen a több-szögű vágás. Az alkalmazások a következők:
- Szélenergia és nukleáris energia: agytestek, turbinatárcsák, állórészek
- Repülés: törzsszerkezetek, nagy{0}}feszültségű konzolok, kompozit szerelvények
- Hajógyártás: ívelt panelek, meghajtó alkatrészek
- Nehéz formák és szerszámok: extra{0}}nagy fröccsöntő formák, öntőformák
- Védelmi rendszerek: páncélmodulok, tüzérségi lövedékek, UAV alkatrészek
Univerzális megmunkálási képessége lehetővé teszi a geometriailag legigényesebb alkatrészek kezelését minimális beállítási változtatásokkal.
Minőségellenőrzés és tanúsítványok
Szigorú minőségirányítási folyamatot érvényesítünk minden gyártási szakaszban:
- Fejlett 3D CAD modellezés és FEA szimuláció a gyártás előtt
- Minden öntvényelem HT300-minőségű és teljesen feszültségmentes
- Precíziós-köszörült vezetőpályák és kézzel-kapart érintkezési felületek
- Dinamikus tengely-kalibrálás lézeres interferométerekkel és golyós{0}}rudas tesztelőkkel
- Nagy teljesítményű{0}}orsók terhelés és hő mellett tesztelve
Tanúsítványok
- ISO 9001:2015 Minőségbiztosítás
- CE tanúsítás az EU piacaira
- Külső{0}}ellenőrzési jelentések elérhetők (SGS, TÜV, BV)
Minden 5 tengelyes univerzális CNC megmunkálóközpont gyárilag-tesztelt és tanúsított a globális megfelelőség és a hosszú távú stabilitás érdekében.
Csomagolás és Szállítás
Robusztus csomagolási módszerekkel védjük berendezéseit a globális szállításhoz:
- Rozsdaellenes kezelés a kitett alkatrészeken
- Több-rétegű csomagolás vízálló csomagolással és habbetétekkel
- Egyedi fa- vagy acél{0}}keretes ládák tengeri szállításhoz
- Megerősített alappaletták a konténer ütéscsillapítására
- Export dokumentumok: CE, csomagolási lista, számla, származási bizonyítvány
-Értékesítés utáni szolgáltatás
A Dabainál a szállításon túl is folyamatos támogatást biztosítunk:
- Garancia: régiótól függően 12-24 hónap
- Telepítési segítség és üzembehelyezési szolgáltatás (-helyszínen vagy távolról)
- Teljes hozzáférés a műszaki kézikönyvekhez és a programozási dokumentációhoz
- Távdiagnosztika CNC interfészen keresztül
- Pótalkatrészek raktáron a vásárlás után 10+ évig
Nem csak gépeket adunk el -, hanem megbízható partnerkapcsolatokat biztosítunk, amelyek biztosítják az üzemidőt és a termelékenységet.
GYIK
Lépjen kapcsolatba a Dabai Precision Tool Tool (Jiangsu) Co., Ltd.-vel.
Megbízható partnere a nagy -formátumú, 5 tengelyes CNC univerzális megmunkálóközpont megoldásaiban - az egyszerű precíziós megoldásokhoz.
